車載機器のEMC試験
車載機器のEMC試験・対策サービスを実施します。
EMI:CISPR25,EMS:ISO11452-2/3/4/8/9,ISO7637-2/3
(駆動系の高圧DC入力機器～制御系DC12V機器まで幅広く試験可能)

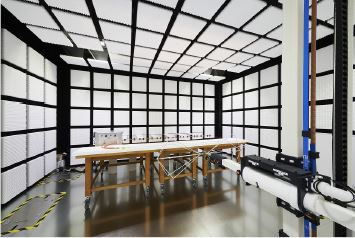

試験室寸法と電源
寸法（内寸 W×D×H）
- 暗室 6.5m×6.5m×3.1m
- 測定室 6.5m×3.0m×2.4m
- アンプ室 3.5m×3.0m×2.4m
- 暗室扉 1.5m(W)×2m(H)
- 試験机 3.5m×1.5m×0.9m
電源
- DC1000V 30A（回生機能付き）
●大型機器の試験も実施可能です。
・EV駆動系(バッテリ、DC/DC、OBC、インバータ+モーター)等の大型機器の試験が可能です。
・高圧電源(DC1000V,30A)を保有しております。
*インバータ+モーターは無負荷状態での動作となります。
●EMI対策に最適な環境をご用意しております。

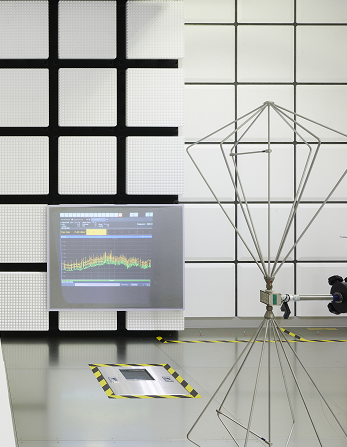

・暗室内にはスペアナモニタ用プロジェクタを設置し、スペアナを大画面表示可能です。
サービスご利用のメリット
EMC対策が必要な場合、対策に精通したエンジニアが、その場で対策を実施します(EV駆動インバータ、ADAS等)。
SGSを選ぶメリット
他の認証業務(機能安全、無線認証:ミリ波レーダー/GSM/WCDMA/LTE/５GNR/Wi-Fi/Bluetooth等)とのワンストップサービスを提供します。

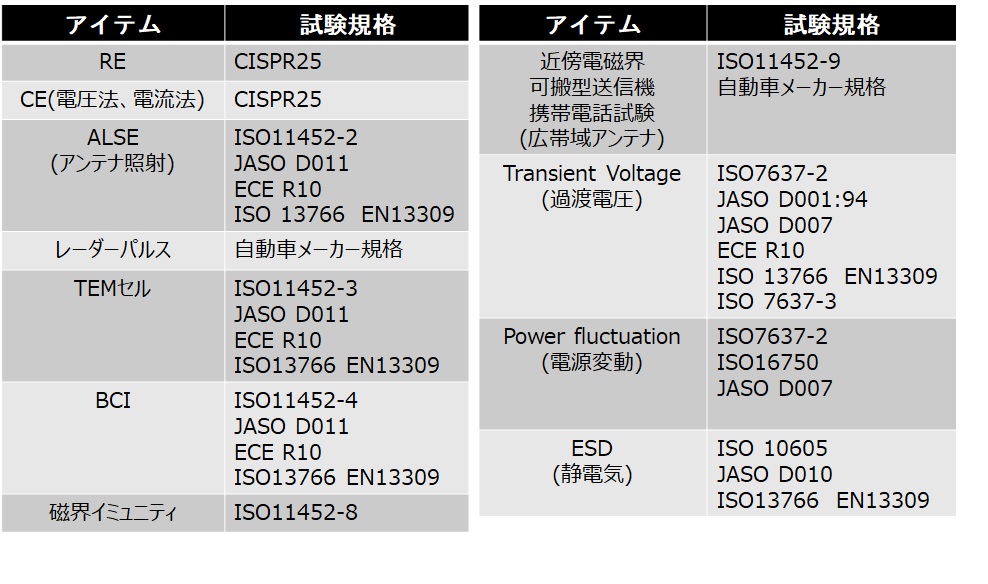

車載試験スコープ

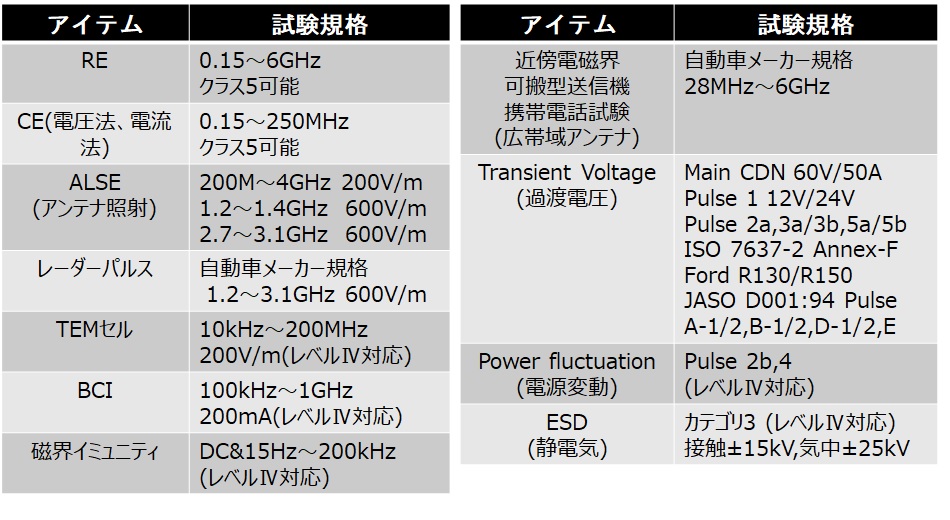

車載試験能力
オートEMC試験プロセス
| STEP 1 | お客様→SGSに空き状況の問い合わせ |
| ▼ | |
| STEP 2 | SGS→お客様 お見積送付 |
| ▼ | |
| STEP 3 | お客様⇔SGS 機密保持契約書締結 |
| ▼ | |
| STEP 4 | お客様→SGSにEUT仕様連絡及び発注 |
| ▼ | |
| STEP 5 | お客様→SGSにEUT送付（発送 or 持参） |
| ▼ | |
| STEP 6 | EMC試験（委託 or 立会） |
| ▼ | |
| STEP 7 | SGS→お客様EMC試験レポート |
| ▼ | |
| STEP 8 | SGS→お客様ご請求書送付 |
